Características clave
Ahora disponible con el Video Boroscopio XLG3 en 3D proporciona una medición
precisa de fase en 3 dimensiones. Escanea la superficie permitiendo la medición de
de las indicaciones de la superficie. Los inspectores pueden ver y medir un defecto
con una sola punta, eliminando los pasos previos requeridos como cambiar la punta
y luego trasladar el defecto.
En efecto la fase de medición 3D proporciona la medida exacta y al mismo tiempo
simplifica el proceso de inspección. La vista de perfil es una vista en sección transver-
sal de una parte de la superficie. Con la vista de perfil, el inspector puede rotar y am-
pliar la visualizacion obteniendo resultados con mayor precisión del defecto.
La versatilidad de las imágenes de la medición 3D también se demuestra por el mapa
3D que se puede rotar, ampliar y ver para proporcionar más información sobre la for-
ma del defecto y la ubicación de los cursores de medición. El sistema también tiene la
facilidad de proporcionar una vista de perfil del defecto. Esto se logra cuando el usuario
coloca los cursores en ambos lados del área de interés y el sistema de fase de medición
3D traza una línea entre ellos. La vista de perfil es seleccionada y una parte de lo largo
de la sección transversal se muestra como una línea, lo que ayuda a visualizar la forma
de un hoyo o grieta o área de la corrosión. Mientras se trabaja en la vista de perfil, el
usuario puede mover un cursor para obtener una medición exacta y rápida de la pro-
fundidad en los puntos a lo largo de la sección transversal en relación con la superficie
de referencia. Este perfil puede se gráficamente desplegado independientemente del
ángulo de visión.
Imágenes 3D – Los escaneos en 3 dimensiones de la superficie permiten a los inspectores rotar y ampliar una imagen para una vista
más exacta del defecto.
Vista de Perfil - ayuda a los inspectores de evaluar el tamaño, forma y profundidad de una indicación mediante el suministro de una
vista en sección transversal.
La medición bajo demanda - los inspectores pueden ver y medir un defecto con una sola sonda, eliminando los pasos adicionales
previos que eran necesarios como cambiar la punta y luego ubicar nuevamente el defecto.
El Boroscopio es una importante herramienta para realizar inspecciones en áreas de difícil acceso como lo es en tuberías, intercambiadores
de calores, turbinas, etc., extendiendo la visualizacion del usuario en difíciles regiones y asi llevando a cabo la inspección sin desmontar el
equipo. Históricamente, los boroscopios han proporcionado imágenes en 2D o tipo estéreo. La Medición 3D se basa en una técnica metro-
lógica óptica existente. Se trata de proyectar los patrones de línea sobre una superficie, capturando los patrones en una video cámara con
vistas ópticas de alta calidad y procesando las imágenes usando apropiados algoritmos que producen una nube de puntos en un mapa en
3D de toda la superficie.
Ahora con la Medición 3D, el defecto es localizado, la imagen es tomada y la medición es llevada a cabo en una sola operación. Mayor
facilidad de uso significa menos errores operativos y más resultados constantes y precisos.

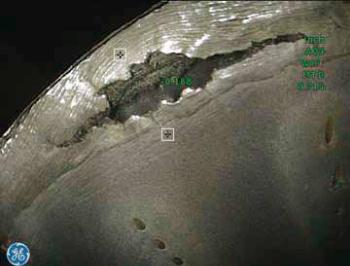

Medición en 3D
Perfil profundo
Vista del Perfil
Punto nuboso con mapeo
de color en profundidad de una
rotura de la turbina
Punto nubosode
una rotura de la
turbina
